Ковш экскаватора или фронтального погрузчика — это ключевой рабочий орган, принимающий на себя максимальные механо-динамические нагрузки. В процессе разработки грунтов, карьерных работ и демонтажа зданий металлоконструкция навесного оборудования постоянно подвергается абразивному трению, ударам и изгибающим моментам.
Неизбежный износ приводит к изменению геометрии, появлению трещин и снижению производительности техники. В современных условиях эксплуатационных расходов покупка нового оригинального узла требует значительных финансовых затрат. Рациональным и экономически обоснованным решением становится профессиональное восстановление ковшей строительной техники, позволяющее вернуть рабочему органу первоначальный ресурс с минимальными простоями.
Основные виды и физика износа экскаваторных ковшей
Разрушение и истирание металла ковша происходит под воздействием комплекса внешних факторов. Направление и скорость износа зависят от категории разрабатываемого грунта, его абразивности, плотности и наличия скальных включений.
Среди наиболее распространенных повреждений выделяют следующие:
Абразивное истирание. Возникает при контакте с песком, песчаником и гравием. В результате постоянного трения происходит постепенный смыв верхнего слоя металла на днище, боковых щеках и режущей кромке.

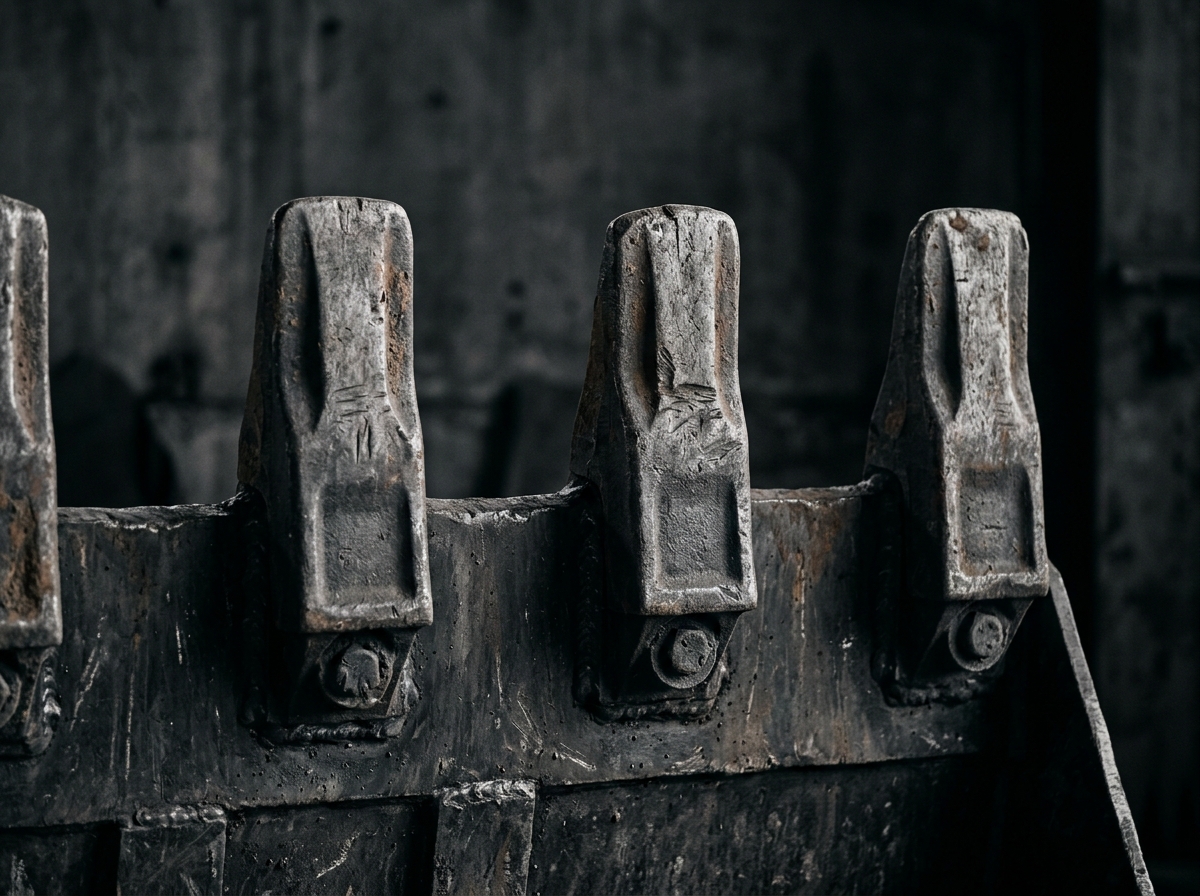

Ударно-абразивное разрушение. Характерно для работы в карьерах и на тяжелых грунтах с высокой концентрацией камней. Высокие точечные нагрузки приводят к выкрашиванию кромок, скалыванию коронок и деформации адаптеров.
Усталостное трещинообразование. Развивается в зонах концентрации напряжения: в местах сварных швов, около проушин и на стыках ножа с боковинами из-за регулярных цикличных и боковых нагрузок.
Деформация корпусной геометрии. Возникает при превышении предельно допустимых усилий копания, что влечет за собой изгиб основного ножа, искривление щек и перекос шарнирных узлов.
В процессе эксплуатации страдают не только внешние плоскости, но и сопрягаемые элементы. Например, при работе с высокой нагрузкой разбиваются посадочные места под втулки, что создает технологический люфт и ускоряет износ пальцевых соединений, также выходят из строя гидравлические цилиндры и агрегаты.
Почему рвется металл: 5 скрытых причин ранних трещин
Практика ремонта показывает, что преждевременный выход ковша из строя часто связан не только с естественным износом, но и с ошибками эксплуатации и обслуживания.
Применение не соответствующих марок сталей. Применение обычных конструкционных сталей без учета коэффициента абразивного сопротивления приводит к быстрому протиранию стенки ковша до дыр.
Нарушение технологии сварочных работ. Попытка заварить трещину на месте обычной дуговой сваркой без предварительного подогрева и соблюдения температурного режима создает зоны закалки, где металл становится хрупким и рвется рядом со швом.
Несвоевременная замена расходных элементов. Работа с предельно изношенными коронками приводит к срезанию адаптеров и разрушению основного ножа ковша.
Чрезмерные боковые нагрузки. Использование ковша в качестве рычага для выворачивания валунов или пней создает критический крутящий момент, вызывающий деформацию корпуса.
Эксплуатация с разбитыми шарнирами. Когда в пальцевых узлах появляется люфт, распределение усилий становится неравномерным. В результате требуется комплексный ремонт осей и восстановительная расточка проушин для возвращения соосности.
Современные методы металлообработки для восстановления ковшей
Качественный ремонт навесного оборудования требует заводских условий, специализированного оборудования и соблюдения технологических карт. Восстановительный процесс включает несколько ключевых этапов металлообработки.
Для вырезки деформированных участков и изготовления новых элементов используется плазменная и лазерная резка. Это позволяет получить точные заготовки без термического повреждения структуры износостойкой стали.
Формообразование новых днищ и щек осуществляется на мощных листогибочных прессах и вальцах. Далее выполняется футеровка — усиление внутренних и внешних поверхностей ковша пластинами из специализированных сталей.
Сравнение материалов для ремонта и футеровки ковшей
| Марка стали | Твердость (HBW) | Назначение и условия применения | Особенности обработки и сварки |
|---|---|---|---|
| 09Г2С | 140–180 | Конструкционные элементы, базовый корпус ковша | Отличная свариваемость без подогрева, низкая устойчивость к абразиву |
| Hardox 400 / 450 | 370–470 | Универсальная футеровка днища, боковых щек и футеровочных полос | Требует контролируемого подогрева при сварке и специальных метизов |
| Hardox 500 / NM500 | 470–540 | Работа с высокоабразивными материалами, скальными породами | Высокая твердость, ограниченная формуемость, строгое соблюдение сварочного режима |
| Спецнаплавка (Hardfacing) | До 60–65 HRC | Защита режущих кромок, межзубьевого пространства, адаптеров | Нанесение наплавочной проволокой с карбидами хрома или марганца |
Комплексные услуги металлообработки включают также мобильную расточку и наплавку проушин, восстановление геометрии ножа и наплавку защитных валиков на зоны наибольшего истирания.
Комплексный подход: гидросистема и навесное оборудование
Надежность работы ковша неразрывно связана с техническим состоянием гидравлической системы экскаватора. Нестабильное давление, завоздушивание системы или износ клапанов приводят к резким гидроударам в момент внедрения ковша в грунт.

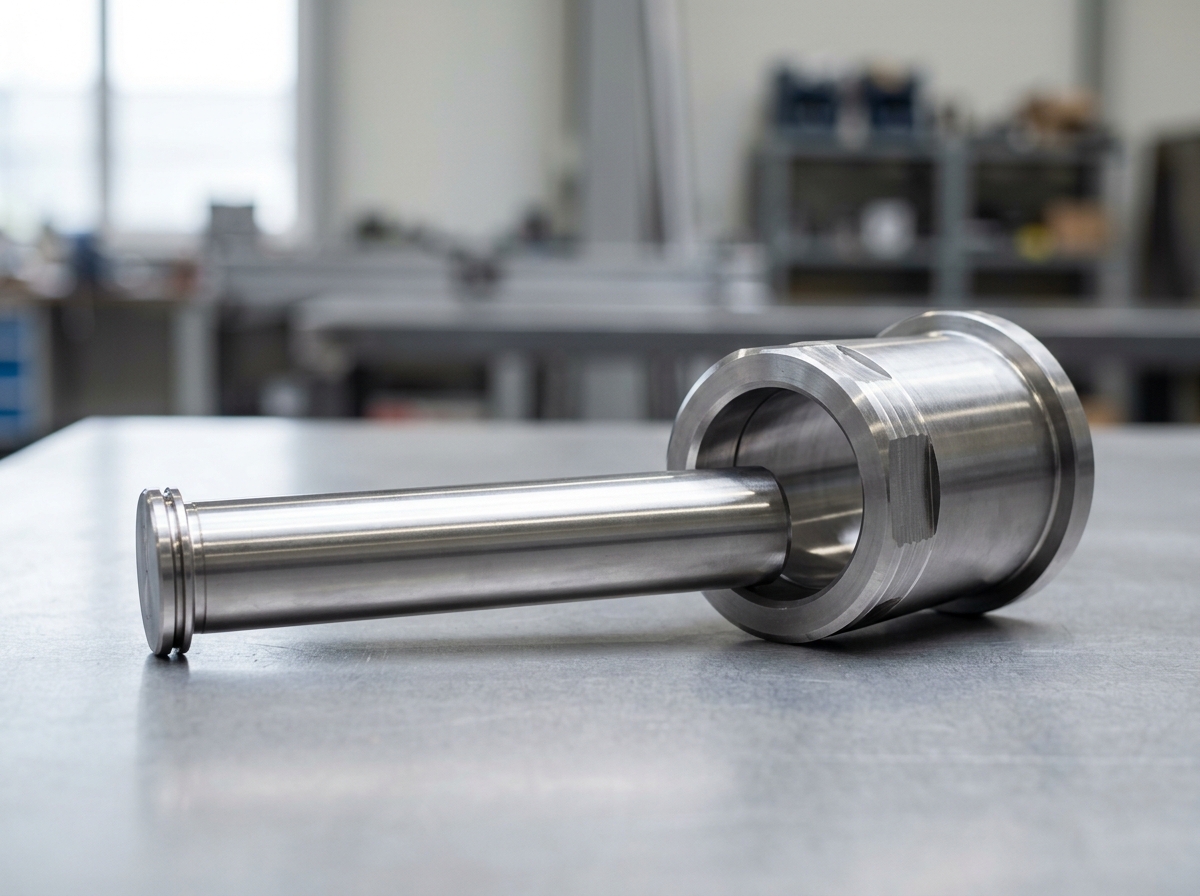

Пиковые нагрузки передаются на металлоконструкцию ковша, ускоряя развитие усталостных трещин. При обнаружении рывков в работе навесного оборудования необходимо своевременно выполнять ремонт и изготовление гидроцилиндров, чтобы исключить разрушительное воздействие на рабочий орган.
Вопросы и ответы
Что выгоднее: отремонтировать старый ковш или приобрести новый?
Если несущий каркас и основные элементы конструкции не имеют тотальных деформаций, восстановительный ремонт с заменой ножа и футеровкой обойдется на 40–60 процентов дешевле покупки нового оборудования при сохранении его исходного ресурса.
Как часто необходимо проводить визуальный осмотр и обслуживание ковша?
Ежесменный осмотр должен включать проверку надежности крепления коронок и отсутствие трещин. Детальный замер степени износа футеровки и режущей кромки рекомендуется проводить каждые 250–500 моточасов.
Можно ли использовать обычную сталь для футеровки ковша?
Использование рядовых сталей (например, Ст3 или 09Г2С) для футеровки нецелесообразно, так как они быстро истираются под воздействием абразива. Для этих целей применяются специализированные износостойкие стали типа Hardox, Quard или NM.
Почему трещина появляется снова рядом с местом недавней сварки?
Это происходит из-за локального перегрева металла и высокого внутреннего напряжения в околошовной зоне. Без соблюдения технологии предварительного подогрева до 150–200 градусов Цельсия и применения правильно подобранных материалов металл вблизи шва теряет пластичность и растрескивается.
Заключение
Грамотная эксплуатация, своевременная замена расходных элементов и использование современных методов металлообработки позволяют существенно продлить срок службы ковша строительной техники. Комплексный подход к ремонту с применением износостойких сталей и качественной расточкой шарнирных соединений гарантирует надежную работу оборудования даже в самых тяжелых горно-геологических условиях.
Источники
ГОСТ 19281-2014. Прокат повышенной прочности. Общие технические условия.
ГОСТ 5264-80. Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры.
ГОСТ 23.208-79. Обеспечение износостойкости изделий. Метод испытания материалов на износостойкость при трении о возобновляемую прослойку абразива.
Крагельский И. В. Трение и износ. — 2-е изд. — М.: Машиностроение, 1968. — 480 с.
ГОСТ 27.002-2015. Надежность в технике. Термины и определения.
